聯排防水套管、密閉防水套管（人防防護密閉套管）作用、結構與適用場景
一、聯排防水套管（組合連排套管）

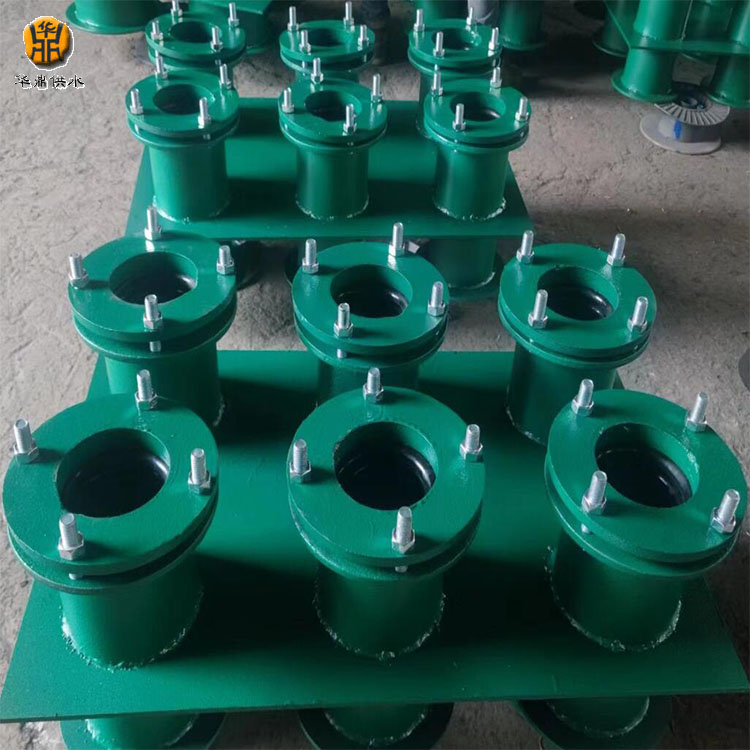

聯排防水套管實物
1、核心結構
多根單根防水套管，統一焊接在一塊整體密閉鋼板（密閉肋 / 止水鋼板） 上，可 2 孔、4 孔、6 孔、多孔定制，分為電氣聯排、給排水聯排、人防聯排密閉套管。
2、主要作用
集中預埋，簡化施工
多條電纜、多根給排水 / 消防管集中穿墻、穿人防隔墻時，不用單獨預埋多根單套管；一塊鋼板整體固定、一次澆筑混凝土，大幅減少鋼筋綁扎、定位、封堵工序，施工效率翻倍。
整體止水防水
整塊鋼板作為大通長止水翼環，鋼板與混凝土完全咬合，杜絕多管并排時墻體縫隙串水、地下水沿管群滲漏地下室，防水整體性遠優于零散單套管。
人防氣密隔斷（人防專用聯排）
鋼板為整體密閉肋，阻斷毒氣、煙氣、沖擊波沿多根管道之間的縫隙竄入人防清潔區；多管縫隙統一密封，避免單管之間漏封形成毒氣通道。
管線規整、便于檢修區分
強弱電、給排水、消防管線分排分區預埋，后期穿管、封堵、檢修時管線整齊，不會雜亂交叉；鋼板預留固定點位，管道不易偏移歪斜。
結構加固防移位
整塊鋼板與墻體鋼筋滿焊，澆筑混凝土?xí)r多根套管不會單獨傾斜、上浮，管群同軸度更好，避免后期管道偏心漏水。
3、適用場景
地下車庫電纜溝、強弱電井穿墻；
人防密閉隔墻、防護單元分界墻多管線集中出入口；
地下綜合管廊、地鐵多根電纜 / 給排水管穿墻；
機房（水泵房、配電房）多管集中穿外墻。
二、密閉防水套管（人防防護密閉套管，07FS02 圖集）
1、核心結構
單根厚壁鋼管 +1~3 道密閉翼環（止水環），高防護等級外側帶抗力防護擋板，專門用于人防圍護結構、密閉隔墻，區別于普通剛性防水套管。
2、四大核心功能（人防強制要求）
（1）基礎防水防滲（和普通防水套管共有）
多層翼環嵌入混凝土，阻斷外墻地下水、地表水順著管道外壁滲入地下室 / 人防內部，解決墻體與管道結合面滲水問題。
（2）戰時抗爆炸沖擊波（獨有防護功能）
中間密閉肋 + 外側抗力擋板，分散爆炸沖擊荷載，防止沖擊波擊穿墻體、撕裂管道，保護人防內部設備與人員安全；普通防水套管無抗沖擊能力，嚴禁人防使用。
（3）氣密防毒、隔絕染毒空氣（核心密閉作用）
套管與管道之間填充瀝青麻絲、密封膏多層封堵，密閉肋切斷氣體滲透通道；戰時阻擋毒劑、放射性粉塵、火災煙氣從室外 / 染毒區進入人防掩蔽區，保障人防氣密性。
（4）分區隔離，阻斷防護單元串氣
兩個獨立人防單元之間隔墻必須用密閉套管，防止毒氣、沖擊波在不同掩蔽單元之間互通，實現分區獨立防護。
3、細分類型與使用位置
防護密閉套管（CD 型）：人防外墻、臨空墻（一側室外染毒區、一側人防清潔區），帶外側抗力擋板，抗沖擊波 + 防水 + 防毒；
密閉套管（AB 型）：僅人防內部密閉隔墻（兩側均為人防區，無外部沖擊波），只做氣密防水，無抗爆擋板；
多翼環 EF 型：高等級核人防、地下深基坑外墻，三道密閉肋，防水氣密等級高。
4、適用場景
人防地下室外墻、頂板、臨空墻、門框墻；
人防清潔區與染毒區分隔隔墻；
各人防防護單元之間分隔墻體；
核五級、常五級及以上人防工程所有穿墻管線。
三、兩者核心區別對比
表格
對比項 聯排防水套管 密閉防水套管（人防單管）
結構形式 多根套管 + 一塊整體密閉鋼板 單根鋼管 + 多層獨立密閉翼環
核心定位 多管線集中預埋構件 單管人防專用防護構件
防水特點 整體鋼板大通長止水，解決管群串水 單管多層翼環，單根管道獨立止水
人防功能 僅輔助氣密，無抗沖擊波擋板 自帶抗力擋板，可抵御爆炸沖擊波
使用場景 多根電纜 / 管道集中穿墻 單根給排水、消防管穿越人防圍護墻
優勢 施工集中、管線整齊、預埋定位簡單 人防防護等級達標，滿足戰時防爆防毒規范
四、補充選用要點
單根管道穿人防墻：必須用密閉 / 防護密閉套管，不能用聯排；
數十根電纜、多根小管并排穿人防隔墻：選用人防聯排密閉套管，滿足集中預埋 + 氣密雙重要求；
普通地下室非人防區域多管線穿墻：普通聯排防水套管即可，無需人防密閉結構；
密閉套管兩端必須分層密封填料；聯排套管鋼板縫隙、管與鋼板焊縫必須滿焊無滲漏。
